你有没有想过，手机、电脑，甚至是家里的智能电视，为什么能够精准地同步时间、处理数据?这些设备的背后，都有一个不起眼却至关重要的“小部件”在默默工作——有源晶振。它就像电子设备的“时间守护者”，为各种系统提供稳定、精确的时钟信号。今天，我们将从不同的角度，带你全面了解有源晶振的方方面面：从它的核心功能到技术细节，从实际应用到未来趋势，让你对这一关键元器件有全新的认识。

　　一、有源晶振的核心功能：为什么它如此重要?

　　在电子设备中，时间信号是协调一切操作的基础。无论是CPU处理数据，还是通信设备传输信号，都需要一个稳定的“节拍器”来确保所有部件步调一致。有源晶振正是这个节拍器的核心。

　　1.1 什么是“时钟信号”?

　　时钟信号是一种周期性的方波或正弦波信号，用来同步设备的操作。想象一下，一个乐队需要指挥来统一节奏，电子设备中的“指挥”就是时钟信号。而有源晶振的独特之处在于，它能够直接输出这样的信号，无需额外的外部电路。

　　1.2 有源晶振的独特之处

　　有源晶振是一种集成了振荡电路的晶振，与无源晶振相比，它更像是一个“自带动力”的时钟源。它的内部包含石英晶体和放大电路，能够在接通电源后自动产生稳定的振荡信号。这种特性让有源晶振在设计和使用上更加便捷，尤其适合现代电子设备对高效、紧凑的需求。

　　二、技术细节：有源晶振如何工作?

　　要理解有源晶振的魔力，我们需要深入探讨它的技术原理和工作机制。

　　2.1 石英晶体的“魔法”

　　有源晶振的核心是石英晶体，这是一种具有压电效应的材料。当石英晶体受到电场作用时，会产生机械振动;而这种振动又会反过来生成电信号。这种相互作用形成了一个自激振荡系统，是有源晶振工作的基础。

　　2.2 内部振荡电路的作用

　　放大器：将石英晶体产生的微弱信号放大，形成稳定的振荡。

　　反馈网络：通过电容或电阻，将放大器的输出信号反馈到输入端，维持振荡的持续进行。

　　输出电路：将振荡信号整形为标准的时钟信号(如方波或正弦波)，供设备使用。

　　2.3 频率的稳定性

　　有源晶振的频率稳定性是其最重要的性能之一。石英晶体的物理特性决定了频率的基本值，而振荡电路的设计则进一步提升了稳定性。常见的频率范围从几千赫兹(kHz)到数百兆赫兹(MHz)，具体取决于应用需求。

　　三、有源晶振 vs 无源晶振：如何选择?

　　在实际应用中，工程师常常需要在有源晶振和无源晶振之间做出选择。两者各有特点，适合不同的场景。

　　3.1 无源晶振的特点

　　无源晶振仅包含石英晶体，本身无法产生振荡信号，需要外部电路来驱动。它的优点是成本低、灵活性高，但缺点是需要额外的设计工作，频率稳定性也依赖于外部电路的质量。

　　3.2 有源晶振的优势

　　相比之下，有源晶振的优势在于：

　　即插即用：无需额外电路，直接输出时钟信号。

　　高稳定性：内部电路优化了频率的稳定性，适合高精度应用。

　　易于集成：引脚数量通常为4个(电源、接地、输出、使能)，便于设计。

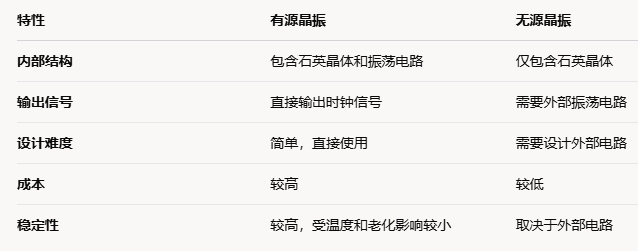

　　3.3 两者的对比

　　3.4 选择建议

　　如果你的设备需要高稳定性、设计简单，选择有源晶振。

　　如果你对成本敏感，或者需要灵活调整振荡电路，无源晶振可能是更好的选项。

　　四、有源晶振的应用场景：它无处不在

　　有源晶振的稳定性使其成为各种电子设备不可或缺的部件。以下是一些典型的应用案例。

　　4.1 通信领域

　　在手机、路由器、基站等通信设备中，有源晶振提供精确的时钟信号，确保数据传输的同步。例如，5G基站需要高频、稳定的时钟信号来支持高速数据传输，有源晶振是理想的选择。

　　4.2 计算机和服务器

　　计算机主板上的有源晶振为CPU、内存等组件提供时钟信号，协调整个系统的运行。没有它，计算机将无法正常工作。

　　4.3 消费电子

　　从智能电视到音响设备，有源晶振确保音频和视频信号的同步。例如，在数字电视中，有源晶振帮助解码信号，保证画面流畅。

　　4.4 工业和航空航天

　　在工业自动化设备中，有源晶振提供稳定的时序控制;在航空航天领域，如卫星和导航系统，有源晶振的高可靠性和稳定性至关重要。

　　五、如何选择合适的有源晶振?

　　5.1 频率范围

　　频率是有源晶振的核心参数，常见频率包括：

　　32.768kHz：用于实时时钟(如手表、闹钟)。

　　12MHz、16MHz：常见于微控制器和通信设备。

　　25MHz及以上：用于高速数据传输，如以太网、5G设备。

　　5.2 精度和稳定性

　　频率精度：以ppm(百万分之一)表示，精度越高，信号越稳定。

　　温度稳定性：考虑工作环境的温度范围，选择适合的温度补偿型晶振(如TCXO)。

　　老化率：晶振的频率会随时间缓慢变化，需关注老化对长期运行的影响。

　　5.3 输出波形和功耗

　　输出波形：根据设备需求选择方波、正弦波或其他波形。

　　功耗：对于电池供电的设备，低功耗晶振(如CMOS输出)更适合。

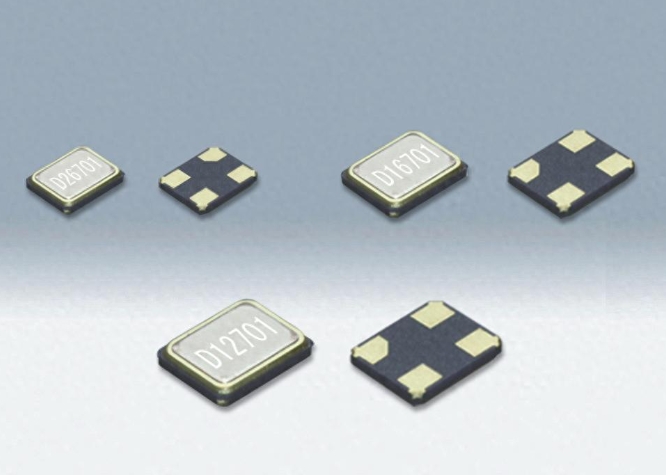

　　5.4 封装尺寸

　　随着设备小型化趋势，有源晶振的封装也在不断缩小。常见的封装形式包括：

　　SMD(表面贴装)：适合紧凑型设计。

　　DIP(直插)：适合传统设计。

　　六、使用有源晶振的注意事项

　　即使有源晶振使用方便，但在实际应用中仍需注意以下几点，以确保性能和可靠性。

　　6.1 电源管理

　　确保电源电压在晶振的规格范围内，过高或过低的电压可能导致损坏。

　　在电源不稳定的环境中，建议使用稳压电路。

　　6.2 负载匹配

　　检查输出端的负载电容，避免过大负载影响信号质量。

　　如果负载电容不匹配，可能导致信号失真或频率偏移。

　　6.3 环境因素

　　温度：选择适合工作温度范围的晶振，避免极端温度影响性能。

　　电磁干扰：在高噪声环境中，建议采取屏蔽措施，保护晶振。

　　6.4 老化和维护

　　晶振的频率会随时间缓慢变化，设计时需考虑老化对系统的影响。

　　定期检查晶振的性能，确保长期运行的稳定性。

　　七、有源晶振的未来：技术趋势与挑战

　　随着电子技术的快速发展，有源晶振也在不断演进，以满足更高性能、更低功耗的需求。

　　7.1 小型化和高频化

　　小型化：随着物联网设备和可穿戴设备的普及，晶振的封装尺寸不断缩小。

　　高频化：高速通信(如5G、6G)对高频晶振的需求日益增加。

　　7.2 低功耗设计

　　在移动设备和低功耗应用中，低功耗晶振成为研发重点。例如，采用CMOS技术的晶振可以显著降低功耗。

　　7.3 高稳定性和集成化

　　高稳定性：通过改进材料和工艺，提高晶振的抗干扰能力和频率稳定性。

　　集成化：将晶振与其他电路(如放大器、滤波器)集成，减少外部元件。

　　7.4 新兴应用

　　在自动驾驶、量子计算等新兴领域，有源晶振的性能要求更高。例如，自动驾驶系统需要超高精度的时钟信号来同步传感器数据。
