有源晶振型号众多，而且每一种型号的引脚定义都有所不同，接法也不同，有源晶振引脚识别：有标记的为1脚，按逆时针(管脚向下)分别为2、3、4。

　　有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

　　有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单(主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可)，不需要复杂的配置电路。

　　相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平。有源晶振是由石英晶体组成的，石英晶片之所以能当为振荡器使用，是基于它的压电效应：

　　在晶片的两个极上加一电场，会使晶体产生机械变形;在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率(由晶片的尺寸,厚度和形状决定)相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。

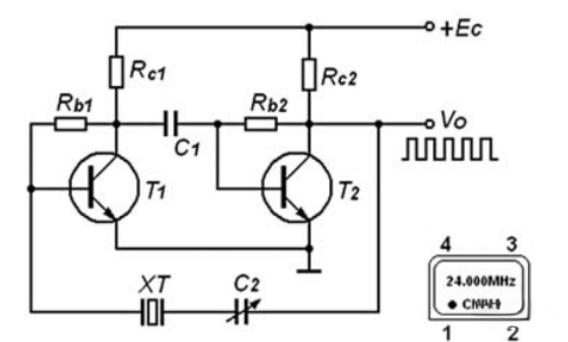

　　压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。下图是一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC 电路。在这个电路中，石英晶体相当于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。该振荡器供电电压为5V，输出波形为方波。
