当 PCB 只能挤出方寸之间，设计者最怕“空间妥协”拖垮时钟精度。只有 0.3 mm 厚度的 DSX1210 是否足以在高频无线、可穿戴设备乃至车载温区里保持可靠谐振?以下内容用“显微—宏观—系统”三重视角，把这颗微型晶振拆开来看。

　　① “1210 封装”意味着什么

　　面积 1.2 mm × 1.0 mm，顶部金属盖与陶瓷基座采用真空焊封，老化率低至 ±1 ppm/年级别;

　　厚度 0.3 mm，比常见 2016 器件再薄 40%，适合贴背电池或 RF 屏蔽罩下方。

　　结果： 手机侧边板、智能手表模组、TWS 耳机充电舱等极端堆叠场景仍可给主时钟留出位置。

　　② 关键指标“三问三答”

③ 从晶片到封装：制造“微观剖面”

1. AT‑Cut 人工合成石英 —— 切角调教后，基模频点在 30–80 MHz 区间最平坦；

2. 氩气真空腔体 —— 抑制水汽与阴离子侵蚀，保证 5 年漂移＜±3 ppm；

3. 金锡共晶焊圈 —— 260 ℃ 回流三次无形变，支持无铅制程；

4. AEC‑Q200 逻辑门 —— 每批晶圆需通过 1 000 循环温冲与高加速寿命测试。

④ 板级匹配“四步法”

目标： 让 DSX1210 在 2 ms 内启振并保持抖动 < 100 fs rms

1. 计算有效 CL

   $$C_L=\frac{C_1C_2}{C_1+C_2}+C_{\text{寄生}}$$

   若器件标称 8 pF、板寄生 1.5 pF，则 C1=C2≈15 pF。

2. 缩短走线：晶振到 MCU 腿长度 ≤20 mm，走地参考面完整；

3. 环形护栏：在焊盘外围布 0.3 mm 接地铜环，可抑制 EMI 注入；

4. 驱动设定：启动电流设为数据手册上限 50% 左右，降低长期冲击。

⑤ “场景剧”——三类典型应用

A. 可穿戴健康环

• 主控 32 MHz 时钟 + UWB 频标；

• 待机 6 µA，全靠 10 µW 晶振功耗做支撑。

B. 汽车胎压监测 TPMS

• –40 ~ +85 ℃ 静漂 ±12 ppm，满足法规 ≤±100 ppm 总偏差；

• 晶振与 MEMS 压力/温度计共封，一并过回流。

C. 5G 小基站同步单元

• 76.8 MHz 型号为 FPGA 提供时钟，抖动余量比 40 MHz 提升 47%；

• 同时做双源冗余，一主一备均采用 DSX1210，切换缝隙 < 2 µs。

⑥ 与“上一代 2016”对比

　　核心认知： 空间与热管理优势通常足以抵消单价提升，对高端穿戴与高层 HDI 板尤为明显。

　　⑦ 工程师常遇难题与解决路径

　　⑧ 合规 & 供应链提示

　　RoHS / REACH 完整，湿敏等级 MSL1，拆封 48 h 内不必二次烘烤;

　　供货：KDS 亚太仓常备 300 万 pcs，交期 6–8 周;

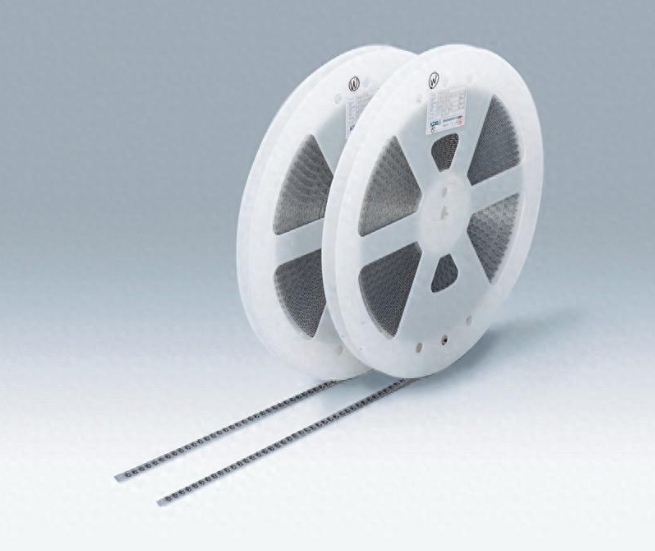

　　外包装：180 mm Ø 纸带，一盘 3 000 颗，DPM 标签含 QR 追溯。

　　⑨ 换个角度理解——“系统加分项”

　　功耗账本：±10 ppm 初频 + ±12 ppm 温漂，可减少 BLE 自动校准频次，省下一天 0.2 mAh;

　　EMI 预算：高 Q 值抑制谐波，简化射频前端滤波;

　　固件冗余：频漂小于协议 1/3，留足 OTA 温补算法空间;

　　升级连贯：平台未来升频到 96 MHz，仍可用相同 1210 footprint 的 DSX1210‑O 系列平滑替换。

　　⑩ 后视镜：石英 or MEMS?

　　MEMS 以 SOC 封装抢市，但在 –40 ℃ 以下和 < 100 fs 抖动领域，石英仍占硬实力。DSX1210 把石英推到“毫米级”极限，未来若结合片上温补或数字接口，仍大有可为。

　　小到 1.2 mm，却能控频到 ±10 ppm;薄到 0.3 mm，却能经受 –40 ℃ 寒夜与 260 ℃ 回流——DSX1210 并非微缩的妥协，而是为新一代高密度电子设计预留的“时钟保险丝”。理解其指标、善用其特性，就能在极限堆叠中依旧把系统节奏握得稳稳当当。
