为什么一块看似普通的石英晶体能够精准掌控电子世界的节拍?从腕表到深空探测器，时间基准的稳固全赖晶体振荡器(Crystal Oscillator)的默默运转。透过微观晶格的机械共振，人类为电路赋予了“心跳”。本文从原理、分类、指标、应用到前沿趋势，逐层剖析这一小小器件如何奠定现代电子系统的时间底座。

　　一、运作机理——谐振与压电效应的合奏

　　石英(SiO₂)具有优异的压电特性。当切割成特定角度并施加交变电场时，晶体产生机械形变;相反，受机械应力亦会输出电荷。将晶体嵌入反馈环路后，电路会在其机械共振频率处自激振荡，输出波形常为方波或正弦波。

　　主要元件：晶片、负载电容、反馈放大器。

　　关键方程：f₀ = 1⁄(2π√(LC))，其中 L、C 为等效电感和电容。

　　Q 值：高品质因数带来窄带宽与低相位噪声，是频率纯度的核心指标。

　　二、家族谱系——各显身手的衍生产品

　　① XO(Uncompensated Crystal Oscillator)：最基础版本，成本低，但温漂大。

　　② TCXO(Temperature-Compensated)：加入热敏网络，自动修正温度漂移，可达 ±0.5 ppm。

　　③ OCXO(Oven-Controlled)：晶体被恒温腔包覆，稳定度优于 ±0.01 ppm，功耗与体积相对较大。

　　④ VCXO(Voltage-Controlled)：在电容端嵌入变容二极管，可微调频率，用于锁相环及频率合成。

　　⑤ 数字化 MEMS 振荡器：以硅微机电工艺复制压电行为，体积更小，抗振性佳，是石英的有力补充。

　　三、性能坐标——决定“好与更好”的参数

　　• 频率精确度：出厂标称误差;高端时标系统要求 < ±0.1 ppm。

　　• 长期老化：石英内部应力释放导致逐年漂移，筛选与驱动功率优化可减缓。

　　• 相位噪声：衡量短期抖动，直接影响无线通信系统的误码率。

　　• g-敏感度：机械冲击与振动引起的频跳，航空用振荡器需 < 1×10⁻⁹/g。

　　• 电源抑制(PSRR)：供电纹波耦合到相位，线性稳压与滤波网络不可忽视。

　　• 起振时间：OCXO 从加电到达目标稳度需数十秒到数分钟，掌握热平衡是设计考量。

　　四、应用场景——跨越尺度的时间契约

　　消费电子：智能手机、SSD 控制器，以 19.2 MHz 或 26 MHz XO 为 LTE 模组定锚。

　　精密测量：GNSS 接收机仰赖 TCXO、OCXO 提供绝对基准，确保定位在厘米级闭环。

　　工业自动化：以太网、Profinet 节点通过同步以微秒级触发机械手动作。

　　航空航天：卫星载荷需经 10⁻¹² 级 Allan 偏差考核，双腔 OCXO 与氢原子钟协同工作。

　　量子计算：超导量子比特驱动脉冲须相干，低相噪 VCXO 与射频合成链互锁。

　　五、选型思路——让“纸面参数”真正落地

　　第一步，确定目标系统对频率、抖动、温度范围的底线需求，过度冗余将推高 BOM。

　　第二步，核算电源与热预算，TCXO/OCXO 的功耗峰值往往被低估。

　　第三步，评估环境应力：移动设备更看重抗冲击，小基站则对相位噪声苛刻。

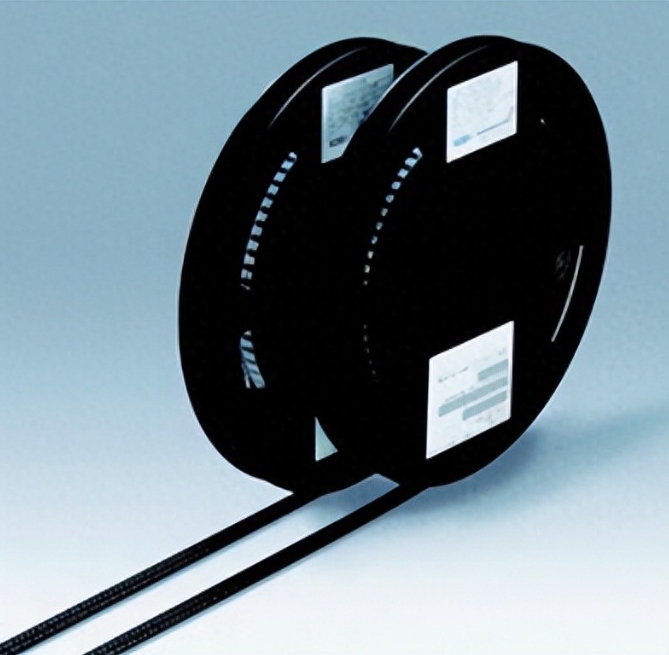

　　第四步，关注封装与量产：传统 HC-49 封装已逐渐被 2520、2016 贴片取代;同一型号的多家晶圆厂工艺差异不容忽视。

　　第五步，实验室验证：温槽循环、随机振动、老化加速缺一不可;锁相环场景需连同整机测试闭环残留相位误差。

　　六、未来脉动——晶体振荡器的新航道

　　• 超低功耗：物联网终端依赖深度睡眠，亚毫安级沟道振荡器正加速商业化。

　　• 频率上探：毫米波通信催生 100 MHz 以上基准，三阶泛音切割晶体与倍频链并行布局。

　　• 智能补偿：嵌入 MCU 与温度传感器，自学习算法实时线性化漂移曲线。

　　• Hybrid 时基：MEMS 与石英混合封装，通过算法加权输出，高温抗振与低相噪兼得。

　　• 封装革新：石英裸片直接贴装于 ASIC 顶层，缩短寄生走线，提升系统等级集成。

　　七、可靠性与质量管理——让时间基准经得起考验

　　生产环节中，晶片切割精度、金线键合洁净度与真空封装氮气纯度直接决定初期失效率。高阶应用常借 MIL-PRF-55310 规范筛选：

　　• 168 小时烧机：提前暴露潜在起振失败。

　　• 100 次温度冲击：验证封装气密性与电极粘附强度。

　　• 5000 小时高温存储：建模长期老化曲线，推算十年后漂移门限。

　　严苛的质保流程并非苛求，而是对“看不见的时钟”最朴素的敬畏。

　　石英片上那份藏不住的韧劲，让电子世界的每一次脉冲都遵循准则。有朝一日，或许人类会用原子级共振取代石英，但在现阶段，晶体振荡器仍是绝大多数电路稳频的首选。把握其原理、洞察其指标、理解其应用，才能在纷繁的技术路线中挑到最适合的那一颗“电子节拍器”。
