一、开篇

　　M3S16000007晶振是一款怎样的时钟元件?它为什么能在众多晶振型号中脱颖而出，被用于各种电子设备的核心时序电路?在设计电路时，工程师应该如何根据它的特性来进行布局与应用?

　　带着这些问题，我们来详细解析M3S16000007晶振，从结构原理到性能参数，再到实际应用和选型注意事项，帮助你全面理解这一型号的优势与适配场景。

　　二、M3S16000007晶振的基本概述

　　1. 定义与定位

　　M3S16000007是一款有源晶体振荡器(Active Crystal Oscillator)，采用石英晶体与振荡电路一体化封装，能够直接输出稳定的时钟信号，无需额外驱动电路。它属于高稳定度、标准频率输出器件，适用于对时钟精度和启动速度有一定要求的电子系统。

　　2. 工作原理

　　内部的石英晶体利用压电效应，在外部电源驱动下产生机械谐振，这种机械振动经过振荡放大、波形整形后，输出稳定的方波信号，为系统各模块提供时间基准。

　　3. 封装与接口

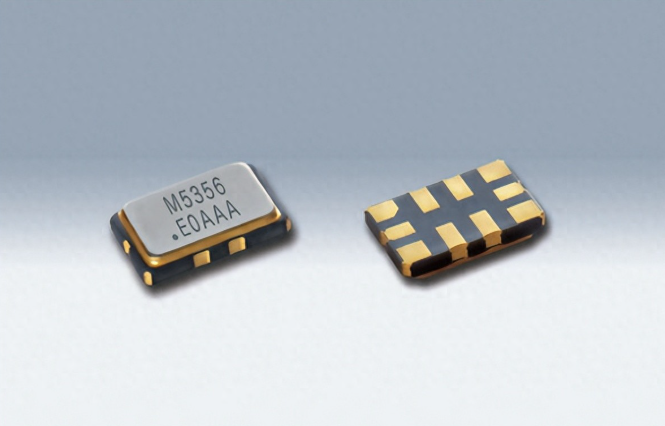

　　通常采用SMD贴片封装，便于自动化生产;引脚包括电源端(Vcc)、接地端(GND)和输出端(OUT)，部分型号还带有使能(OE)控制引脚，用于启停输出。

　　三、主要性能特点

　　固定频率输出

　　M3S16000007出厂时已经设定好固定输出频率，常见频点如16.000 MHz，确保系统时序稳定。

　　高频率稳定度

　　在规定的温度范围内，频率漂移极小，可达±20ppm或更优，保证系统长期运行的精确性。

　　快速启动

　　通电后启动时间通常在10ms以内，适合需要快速响应的设备。

　　兼容多种逻辑电平

　　输出波形多为CMOS电平，部分版本可兼容TTL输入电路，便于与不同系统配合使用。

　　低抖动性能

　　相位抖动小，适合高速数字电路和数据传输场景。

　　低功耗设计

　　在保证输出驱动能力的同时，工作电流较低，减少系统整体功耗。

　　四、技术参数解读

　　以下为该型号的常见参数范围(实际应以数据手册为准)：

　　频率：16.000 MHz

　　频率稳定度：±20ppm(标准)

　　工作电压：3.3V(典型值)，部分版本可支持1.8V、2.5V

　　工作温度：-40℃ ~ +85℃(工业级)

　　输出波形：CMOS

　　负载能力：可驱动15pF标准负载

　　启动时间：≤10ms

　　功耗：<10mA(典型值)

　　这些参数直接影响它在不同设备中的适用性，比如高稳定度和宽温区保证了它在工业、汽车等环境中的可靠性。

　　五、应用场景

　　通信设备

　　用作基站、光纤收发器、交换机等设备的系统时钟源，确保数据传输的同步性。

　　嵌入式系统

　　为单片机、ARM处理器、FPGA提供稳定的时钟，保证程序执行的准确性。

　　消费电子

　　用于智能家居控制器、智能穿戴设备中，保障功能模块按既定节奏运行。

　　汽车电子

　　导航、车载娱乐、ADAS等对时序要求严格的模块中，M3S16000007可保证在高低温环境下的稳定工作。

　　工业控制

　　在PLC、数控设备、工业网关等场景中，提供可靠的时间基准。

　　六、与其他晶振类型的对比

　　相较于无源晶振

　　无需外接驱动电路，设计简单。

　　启动快，输出信号质量稳定。

　　成本略高，但省去外围元件与调试时间。

　　相较于可编程有源晶振

　　固定频率，无法灵活调整，但性能更加稳定。

　　适合大批量、固定频率应用，不需频繁改频。

　　相较于高端OCXO/TCXO

　　成本低，功耗小，体积更小。

　　稳定度虽不及OCXO，但已能满足大多数商用和工业应用。

　　七、使用注意事项

　　供电质量

　　尽量使用低噪声稳压电源，避免电压波动引起频率漂移。

　　PCB布局

　　晶振应靠近使用它的主控芯片放置，信号走线尽量短且避免穿越干扰区域。

　　接地与屏蔽

　　输出信号线应有地平面参考，减少EMI;对高精度应用可增加金属屏蔽罩。

　　存储与焊接

　　贴片封装应注意防潮处理，回流焊时温度曲线应符合厂家要求。

　　环境适应性

　　确认工作温度范围符合使用环境，避免超温影响寿命与稳定度。

　　八、采购与选型建议

　　确认频率与稳定度

　　根据系统要求选择合适的频率和ppm值。

　　匹配电压与输出类型

　　与主控芯片的供电电压和输入接口匹配。

　　考察长期供货能力

　　选择有稳定生产能力的品牌或供应商，避免型号停产导致的二次开发。

　　样品验证

　　在批量采购前，应先进行温度、负载、EMI等条件的验证测试。

　　M3S16000007晶振是一款性能稳定、启动迅速、应用范围广的有源晶振，凭借固定频率、高稳定度、低抖动等特点，在通信、工业、汽车、消费电子等多个领域都有出色表现。合理选型并正确使用，能为系统提供可靠的时钟保障，减少维护和调试成本。
