在现代通信系统、锁相环、雷达和高端测试设备中,为什么有的系统频率可以被精准控制,而有的却死板固定?
为什么锁相环能在极短时间内锁定相位并维持同步?
答案的核心,就隐藏在一个小小的元件里——压控晶振(VCXO,Voltage
Controlled Crystal Oscillator)。
它不仅能像普通晶振一样提供稳定频率,更能根据外部控制电压进行微调,是频率合成与信号同步中不可或缺的“心脏”。
本文将从工作原理、结构组成、关键性能、应用场景、设计要点、常见问题与发展趋势等多个角度,系统解析压控晶振的奥秘。
一、什么是压控晶振?

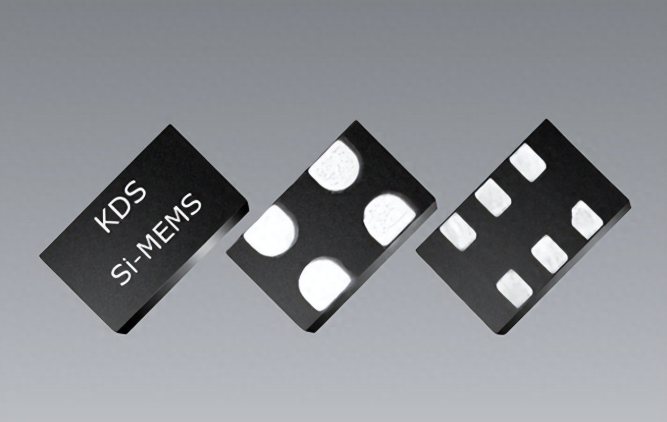

压控晶振(VCXO)是一种可通过外部电压微调输出频率的有源晶振。
它在普通晶振基础上加入了变容二极管(Varactor
Diode)调谐网络,当输入不同控制电压时,变容二极管电容值发生变化,振荡电路的谐振点随之偏移,进而实现输出频率的连续可调。
简言之:电压越高,电容越小,振荡频率越高;电压越低,频率越低。
VCXO的核心价值在于它能在极小范围(通常±50ppm~±200ppm)内实现精准的频率拉偏,既保持晶体振荡器的高稳定性,又具备一定可调性。

二、VCXO的工作原理
VCXO的工作基础仍然是石英晶体的压电效应:晶体在交变电场作用下产生机械振动,当外部驱动信号频率接近其机械共振频率时,会形成稳定振荡。
在VCXO中,振荡电路加入了变容二极管调谐网络。
工作机理分三步:
电压控制阶段
控制电压(通常为0~3.3V或0~5V)施加在变容二极管两端。
电压变化引起电容值变化,通常为2~20pF范围内可调。
谐振点偏移
晶体与变容电容串联或并联形成新的等效谐振回路。
电容变化导致谐振频率略微上移或下移。
振荡频率输出
振荡电路在新的谐振点维持稳定振荡,从而实现输出频率随控制电压的平滑变化。
这就是VCXO实现“频率调谐”的物理机制。
三、VCXO的核心组成结构
典型压控晶振主要由以下几个模块构成:
石英谐振器(Quartz Resonator)
决定基准频率与品质因数。常见频点有10MHz、19.2MHz、26MHz、38.4MHz、50MHz、100MHz等。
放大器电路(Amplifier)
负责维持振荡与稳定输出信号。
变容二极管调谐网络(Varactor Network)
实现电压-频率控制功能,是VCXO的“灵魂”。
缓冲与整形电路(Buffer & Shaper)
将振荡信号转换为标准电平输出(如CMOS、LVDS、LVPECL、HCSL)。
温度补偿与稳压模块(可选)
在高精度VCXO中用于改善温漂特性,保持频率稳定。
四、VCXO的关键性能指标
了解参数,才能选对器件。VCXO的主要性能指标包括:
1. 中心频率(Nominal Frequency)
指无控制电压时的输出频率,通常以MHz为单位。
2. 拉频范围(Pulling Range)
表示在指定控制电压变化范围内,输出频率的最大可调范围,通常±50ppm~±200ppm。
3. 控制电压范围(Control Voltage
Range)
常见0~3.3V或0~5V。范围越宽,调谐分辨率越高,但非线性也更明显。
4. 频率线性度
理想状态下,控制电压与频率变化应线性,但实际常略有非线性。优质VCXO可通过校准补偿实现近似线性控制。
5. 相位噪声与抖动(Phase Noise &
Jitter)
影响系统信号完整性与同步性能。低相噪(如-120dBc/Hz@10kHz偏移)是高端通信系统的关键指标。
6. 温度稳定度
不同温区(如-40~85°C)内频率偏差变化,一般控制在±0.5~±2ppm。
7. 频率精度与老化率
长期老化可能引起频率偏移,优质器件的年老化率可低于±1ppm/年。
五、VCXO的典型应用领域
压控晶振在各种需要频率同步、锁相或精密控制的场合中大放异彩。
1. 锁相环(PLL)系统
VCXO是PLL中的“受控振荡器”,通过电压控制维持相位同步。
广泛用于通信基站、无线电发射机、视频同步与频率合成。
2. 网络同步与时钟恢复
在以太网(SyncE)、光通信(SDH/SONET)中,VCXO根据参考信号调整自身频率,确保链路时钟同步。
3. 测试与测量仪器
频率计、信号源、示波器等仪器使用VCXO实现微调与高稳定度基准。
4. 音频与视频系统
用于高端音频DAC、视频处理器中,实现精确采样与抖动控制,提升信号保真度。
5. 卫星与导航系统
配合温补和锁相技术,VCXO用于GNSS接收机、卫星通信、雷达基准频率控制。
六、设计与使用要点
1. 控制电压噪声要小
控制引脚直接影响输出频率的瞬时变化,需使用低噪声稳压与滤波电路。
建议在控制端增加RC滤波网络(如10kΩ+0.1µF)隔离外部干扰。
2. 地与屏蔽布置合理
振荡器应置于远离高频电源开关和大电流走线的区域,独立接地或屏蔽可减少相位噪声。
3. 输出匹配与布线
差分输出(LVDS、HCSL)需等长、等阻抗走线,单端输出应串联阻尼电阻(20~33Ω)防止反射。
4. 热设计与应力控制
焊接温度过高或板弯会引起晶体应力变化,造成频率漂移;生产时应严格控制回流焊曲线。
5. 系统调试技巧
利用示波器或频率计监测控制电压与频率响应曲线,验证线性区间;
对锁相系统,监测环路稳定性与捕获时间。
