在电子产品设计与开发的过程中，时钟信号的精准与稳定对电路性能起着决定性作用。那么，为什么无源晶振会在各类数字、模拟、通信系统中广泛应用?与有源晶振相比，无源晶振究竟具备哪些独特优势?本篇文章将从结构、工作原理、应用场景、选型注意、性能对比、行业趋势等多个层面，系统梳理无源晶振的方方面面，带你全面认识这一经典的时钟基准元件。

　　一、无源晶振是什么?为什么成为电子设计的“基础件”?

　　无源晶振(Crystal Oscillator，又称无源石英晶体)是一种基于石英晶体压电效应的被动谐振器。与有源晶振(即内部集成振荡放大电路、可直接输出时钟信号的晶体振荡器)不同，无源晶振本身只输出高精度谐振信号，需配合外围电路(如微控制器、专用振荡器芯片)一起工作，才能形成完整的时钟源。

　　无源晶振因其结构简单、功耗极低、频率精准且成本可控，成为众多微处理器、通信模块、消费电子、工业控制等系统的核心基础部件。

　　二、结构原理：无源晶振的内部构造和工作机制

　　1. 石英晶片与电极结构

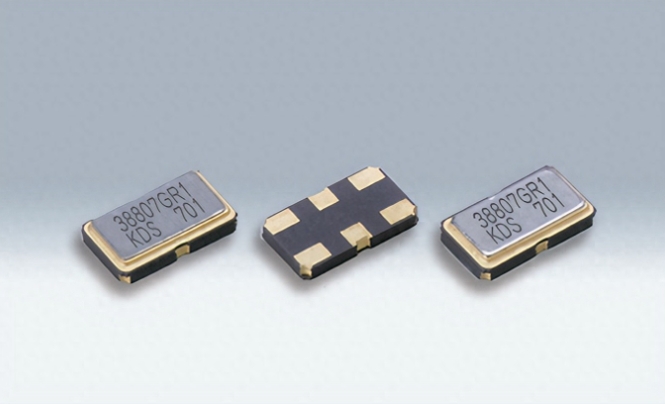

　　无源晶振的核心是一片高纯度的石英晶体，通过精密切割、研磨和金属电极包覆后，组装于密封外壳中。常见封装包括HC-49、SMD(如3.2×2.5mm)、圆柱体等多种规格，便于不同场合布线和自动化焊接。

　　2. 压电效应实现谐振

　　石英晶体受交流电激励后，会发生机械变形并以其固有频率进行谐振。这一谐振信号在外围电路中被放大、整形后，就能用作精准的时钟信号源。由于石英晶体的材料特性，输出频率极为稳定，受温度、电压等外部扰动影响较小。

　　3. 被动组件特性

　　无源晶振本身不具备信号放大能力，也不会产生任何直流消耗，因此其长期可靠性高，使用寿命长。作为纯被动器件，既无电磁辐射，也不受EMI干扰影响。

　　三、性能优势：无源晶振在电路中的突出表现

　　高精度频率输出

　　常见频率误差可达±10ppm~±50ppm，远优于大多数陶瓷谐振器和RC振荡器。

　　超低功耗

　　因为没有内部振荡电路，几乎不产生功耗，非常适合低功耗或电池供电的设计需求。

　　成本优势

　　结构简单，工艺成熟，单位成本低，适合大批量采购与应用。

　　兼容性广泛

　　支持多种主控芯片与标准振荡电路，选型灵活，维护简便。

　　抗干扰能力强

　　石英晶体自身抗电磁干扰能力强，能适应工业、汽车等高噪声环境。

　　寿命长、稳定性高

　　只要封装密封良好，理论寿命可达数十年，性能长期不变。

　　四、主要应用场景解析

　　1. 微控制器与嵌入式系统

　　大多数MCU(如STM32、AVR、PIC等)外接无源晶振及相关负载电容，作为主时钟源，实现精准系统计时与同步。

　　2. 通信设备

　　包括路由器、交换机、射频模块等，对频率稳定性有较高要求的领域，无源晶振广泛用作基准时钟。

　　3. 消费电子

　　智能手表、遥控器、计步器、家电主控等对低功耗、紧凑体积要求高的设备，优选无源晶振实现系统时钟。

　　4. 工业自动化

　　PLC、智能仪表、计量控制设备等，对抗干扰能力和寿命有极高需求的场合，无源晶振能持续稳定工作。

　　5. 汽车电子

　　车载ECU、仪表盘、音响导航等系统依赖高精度时钟信号，无源晶振的可靠性优势被充分发挥。

　　五、无源晶振的选型与使用注意事项

　　1. 频率匹配

　　应根据主控芯片的数据手册，选择与系统需求和振荡器电路完全匹配的标称频率。常见如8MHz、12MHz、16MHz、24MHz等。

　　2. 负载电容

　　需结合晶振规格书与主控电路板设计，合理选择并搭配负载电容值，保证振荡电路能够稳定起振。

　　3. 温度范围

　　针对特殊环境(高温、低温、湿热等)，优先选择宽温型、工业级无源晶振。

　　4. 封装形式

　　SMD贴片型便于自动化装配，高密度PCB适用。插件型便于调试与更换，适合样机开发或特殊场景。

　　5. 采购渠道

　　建议选择品牌厂家和正规代理商采购，防止假货或次品影响系统稳定性。

　　六、无源晶振与有源晶振的性能对比

　　结构区别

　　无源晶振只有晶片和封装，有源晶振集成放大电路与稳压芯片，直接输出方波。

　　功耗对比

　　无源晶振近乎无功耗，有源晶振需供电工作。

　　输出信号

　　无源晶振需依靠外部电路起振，有源晶振自带时钟输出，可直接用于大多数数字系统。

　　频率稳定性

　　两者均可达高精度，但极限精度和长期稳定性通常无源晶振更优。

　　体积与成本

　　无源晶振体积更小、成本更低;有源晶振适合对启动时间、抖动要求更高的高端场合。

　　七、未来趋势：无源晶振的发展方向

　　微型化、轻量化

　　随着终端设备向小型化发展，无源晶振正不断向更小尺寸封装进化。

　　高可靠性与耐环境性

　　新一代无源晶振采用更高标准的密封工艺与抗振设计，满足航空航天、军工等极端应用需求。

　　绿色制造与环保材料

　　推广无铅工艺和环保封装，助力产业可持续发展。

　　与MEMS振荡器结合

　　部分创新产品开始集成MEMS工艺，提高性能的一致性与批量制造的效率。

　　八、从系统工程角度看无源晶振的核心价值

　　从系统设计和长期运维角度看，无源晶振是保障整个电子系统高可靠运行的基石。合理选型、规范布局和科学应用，可以大幅提升整机的稳定性与寿命，降低维护成本，优化用户体验。对于追求高性价比、高可靠性的应用来说，无源晶振依然不可替代。

　　无源晶振作为最经典、最基础的频率元件之一，凭借其高精度、低功耗、结构简单、寿命长等优势，在现代电子行业拥有不可动摇的地位。未来，随着工艺与材料的进步，无源晶振将以更灵活的封装、更强的环境适应性和更低的综合成本，为各类电子系统的智能升级和创新发展持续赋能。
