区分四脚晶振有源/无源的几条“快速法”

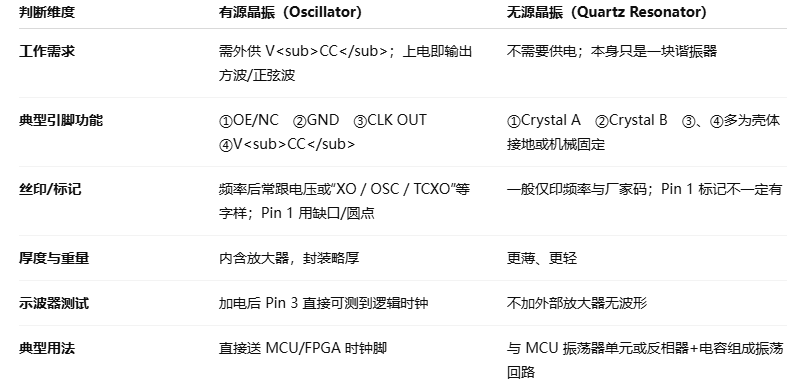

　　这些差别来自封装设计和内部电路是否自带放大器，因此从外观、电气特性及实测波形都能快速分辨。

　　1 | 先看丝印与规格

　　供电信息

　　若外壳同时印有“3 V3”“5 V0”“XO”“OSC”等，几乎必定是有源。

　　只有频率(如 “12 000” 或 “32 768”)而无电压，多半是无源。厚度

　　SMD 3225/2520 等尺寸里，有源器件通常比同尺寸无源器件厚 0.2 – 0.4 mm。

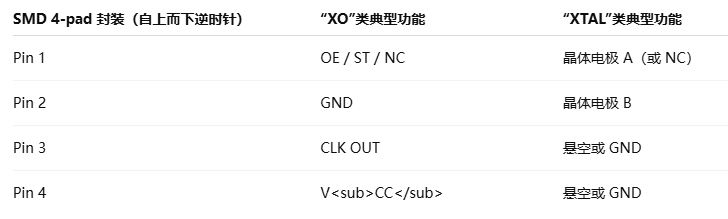

　　2 | 再看引脚排列

　　若发现 Pin 4 直连电源、Pin 3 走到处理器时钟脚，那就是有源;若两只对角脚直接去 MCU 的 Xi/Xo，而另外两脚落到地铜，就是无源。

　　3 | 给电“通电法”

　　可测波形：向标识为 V_CC 的脚送入 3.3 V(或丝印电压)，示波器探 Pin 3：

　　若立即出现方波/正弦波——有源;

　　无任何输出——多半是无源(除非误判了脚位)。

　　功耗：有源晶振上电后约有 5 mA 左右工作电流;无源晶振基本不耗电。EDN

　　4 | 查手册最保险

　　在元器件采购网站输入封装与频率，下载 PDF;标题若写 “Crystal Oscillator”“TCXO”“VCXO” 则为有源，写 “Crystal Resonator”“Quartz Crystal” 则为无源。

　　手册一般会给出 OE 功能、电源电压、输出形式(CMOS/LVDS) 等参数——这是无源器件所没有的。Jauch Quartz GmbH

　　5 | 工程实战小贴士

　　原理图复用：若板上已留 4-pad 无源焊盘，想改用有源晶振，大多需要重新布线以接电源与 OE;反之亦然。

　　去耦：有源晶振 Pin 4 与 Pin 2 旁应并联 0.1 µF + 0.01 µF;无源晶振不需要供电去耦。

　　库封装命名：在 CAD 中习惯用 “XO_4P” 表示有源，“XTAL_4P” 表示无源，避免生产混料。

　　总结一句

　　四脚器件只要“看丝印、找电源、测波形”——三步就能区分：

　　上电即出时钟的是有源;没有电源、靠外部电路起振的是无源。

　　掌握这些要点，既能快速判别样品，也能避免设计和采购环节的混淆。
